    Arduino uno的组成部分及参数说明

    来源: 小欧姆机器人三四级考试套装  日期:2022-07-20 15:09:52  点击:  属于:考点试题
     Arduino UNO控制器主要包含三大组成部分:单片机MCU (单片微型计算机,又称微控 制器)、电源接口和扩展引脚。
    单片机:Arduino UN。控制器采用的是ATmega328P单片机,其技术参数如下:
    •工作电压:5V;
    •输入电压(推荐):7~12V;
    •单片机工作主频:16MHz (5V);
    ①闪存(Flash) : 32KB;
    •主存(RAM) : 2KB;
    ②EEPROM: 1KB。
    电源接口:电源有四种供电方式,分别为通过USB接口直接供电、通过5V引脚、通过 DC电源接口以及通过扩展引脚的Vin引脚进行供电。


    •通过USB接口供电,电压为5V。
    •通过5V引脚和GND供电,电压不大于5V。
    •通过DC电源接口,输入7~12V的电源,DC龟源接口连接到UN。主控板上一个5V的稳压 电路,给UNO主控板提供标准的5V工作电压。
    •通过Vin端口,Vin端口和DC电源接口一样,输入7~12V的电源,稳压后给UNO主控板 提供标准的5V工作电压。
    扩展引脚:扩展引脚主要分为模拟输入、数字输入、数字输出引脚,重启(复位)引脚。

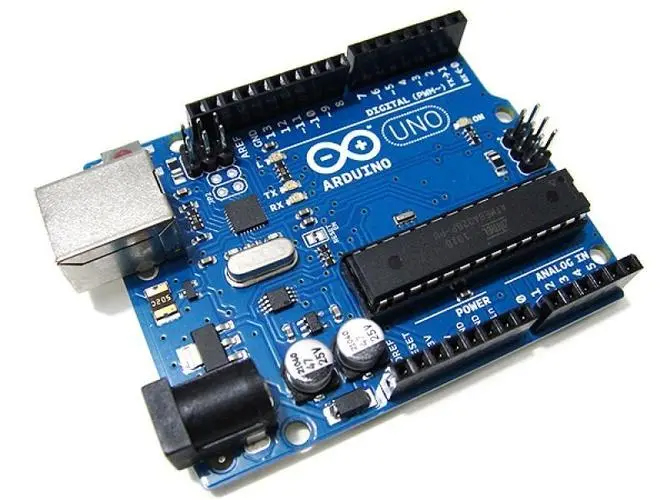

    o数字引脚:如图1.1所示,。~13号引脚具有数字信号的输入和输出功能。
    ③状态指示灯:控制板上的RX和TX标识,RX和TX分别对应0号和1号引脚,也就是说这两 个引脚除了具有数字信号的输入和输出功能,还具有串口接收(RX)和发送(TX)数据的功能。
    ④PWM功能引脚:在0~13号引脚中,有6个引脚前带有“〜”标识,这6个引脚除了具有数 字信号的输入和输出功能,还具有PWM功能。
    ⑤GND引脚:该引脚表示接地引脚,控制器中所有带GND标识的引脚都是相互连通的。
    ⑥AREF:表示模拟输入参考电压的输入引脚。
    ⑦模拟输入引脚:控制器上A0~A5引脚,具有模拟信号输入的功能。
    •串行通信/C引脚:通信引脚,分别与模拟引脚A4、A5连通。
    ⑧Vin引脚:为外部电源输入引脚,输入电压7~12V。
    S 3.3V引脚:表示该引脚可提供3.3V的输出电压。
    ⑨RESET:为重启端口,当该引脚连接GND (输入低电平)B寸,控制器重启。
